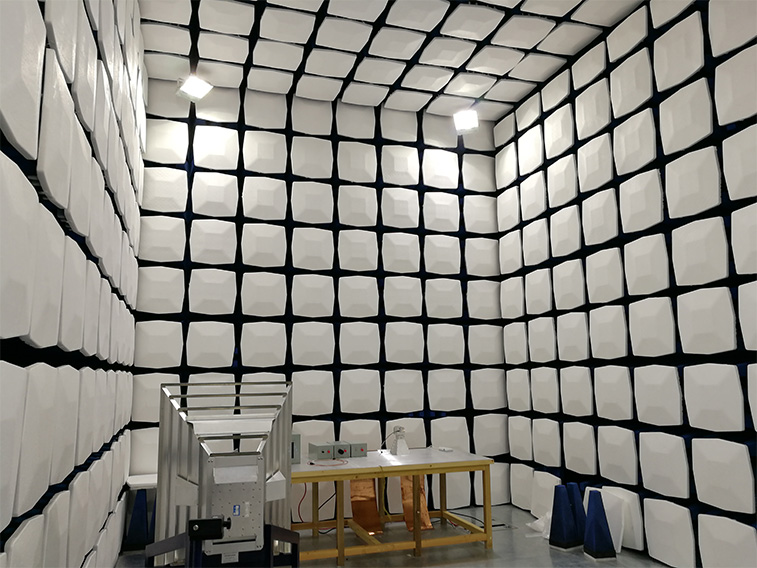

電波暗室不為人知的秘密
什么叫電波暗室?電波暗室分成哪幾種?用什么樣的材料建造的?能夠用以干什么?今天我給大伙兒講解下,帶你去了解電波暗室鮮為人知的秘密。
一、基本分類
暗室分成電波暗室(又稱半波暗室),微波暗室(又稱全波暗室),雷達仿真測試暗室。
二、主要用途
電波暗室主要是用于輻射無線電騷擾(EMI)和輻射敏感度(EMS)測量,電波暗室的規格和射頻吸波材料的選擇主要是由受試設備(EUT)的外行規格和測試規定明確,分1m法、3m法或10m法。按照實際應用規定還可定做各種各樣非標準暗室。
三、性能指標
頻率范圍:30MHz~18GHz
(一)吸波材料反射損耗:30MHz~18GHz≥15dB
(吸波材料選用復合吸波材料,即錐形含碳海綿吸波材料粘貼在鐵氧體上)
(二)屏蔽室屏蔽性能
磁場14KHz≥75dB
150KHz≥100dB
電場200KHz~50MHz≥110dB
平面波 50MHz~1GHz≥100dB
微波 1GHz~10GHz≥100dB10GHz~18GHz≥90dB
測試方法按GB12190-90標準
(三)歸一化場地衰減±4dB,場均勻性0~6dB,符合GJB2926-97標準。
四、構成結構
(一)屏蔽室:
屏蔽室由屏蔽殼體、屏蔽門、通風波導窗及各種電源濾波器等構成。按照客戶規定,屏蔽殼體可選用焊接式或拼裝式結構均可。
(二)吸波材料:
1.單層鐵氧體片:工作頻率范圍30MHz~1000MHz。
2.錐形含碳海綿吸波材料:錐形含碳海綿吸波材料是由聚氨脂泡沫塑料在碳膠溶液中滲透而成,具備比較好的阻燃特性。
五、主要用途
電波暗室用于模擬開闊場。與此同時用于輻射無線電騷擾(EMI)和輻射敏感度(EMS)測量,電波暗室的規格和射頻吸波材料的選擇主要是由受試設備(EUT)的外行規格和測試規定明確,分1m法、3m法或10m法。
