電波暗室吸波屏蔽禁區測試

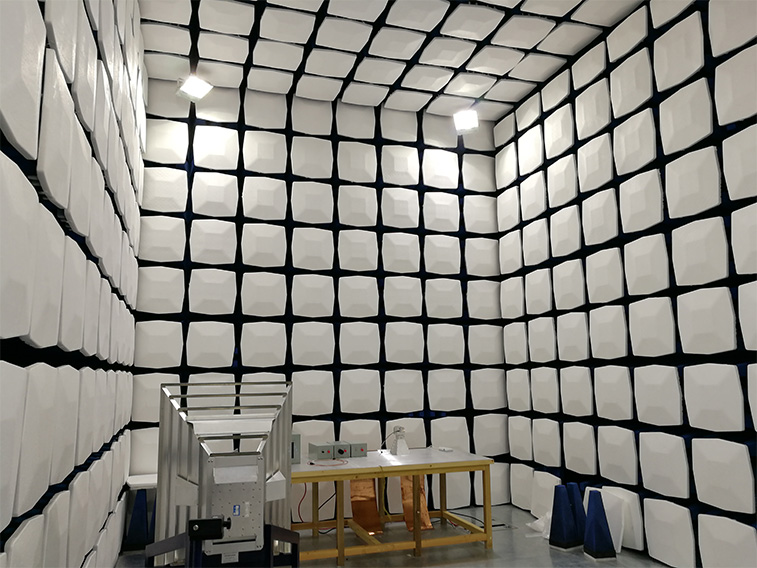

電波暗室可分為電波暗室(又稱半波暗室),微波暗室(又稱全波暗室),雷達防真測試暗室。
一、主要用途
電波暗室主要用作輻射無線電騷擾(EMI)和輻射敏感度(EMS)測量,電波暗室的尺寸和射頻吸波材料的選擇主要由受試設備(EUT)的外行尺寸和測試要求確定,分1m法、3m法或10m法。按照具體使用要求還可定制各類非標準暗室。
二、性能指標
頻率范圍:30MHz~18GHz
(一)吸波材料反射損耗:30MHz~18GHz≥15dB
(吸波材料采用復合吸波材料,即錐形含碳海綿吸波材料粘貼在鐵氧體上)
(二)屏蔽室屏蔽性能
磁場14KHz≥75dB
150KHz≥100dB
電場200KHz~50MHz≥110dB
平面波50MHz~1GHz≥100dB
微波1GHz~10GHz≥100dB10GHz~18GHz≥90dB
測試方法按GB12190-90標準
(三)歸一化場地衰減±4dB,場均勻性0~6dB,符合GJB2926-97標準。
三、組成結構
(一)屏蔽室:
屏蔽室由屏蔽殼體、屏蔽門、通風波導窗及各類電源濾波器等組成。按照用戶要求,屏蔽殼體可采用焊接式或拼裝式結構均可。
(二)吸波材料:
1、單層鐵氧體片:工作頻率范圍30MHz~1000MHz。
2、錐形含碳海綿吸波材料:錐形含碳海綿吸波材料是由聚氨脂泡沫塑料在碳膠溶液中滲透而成,具備比較好的阻燃特性。
四、主要用途
電波暗室用作模擬開闊場。同時用作輻射無線電騷擾(EMI)和輻射敏感度(EMS)測量,電波暗室的尺寸和射頻吸波材料的選擇主要由受試設備(EUT)的外行尺寸和測試要求確定,分1m法、3m法或10m法。
屏宇屏蔽設備生產各種屏蔽室、局放屏蔽室、屏蔽機房、電磁屏蔽房、電波暗室和微波暗室,歡迎前來選購。
