電磁波屏蔽室設計和施工的要點是什么
電磁波屏蔽室是利用其屏蔽的原理,用金屬材料制成一個六面體房間,由于金屬板對入射電磁波的吸收損耗、界面反射損耗和板內反射損耗,從而使電磁波的能量大大的減弱,這樣就達到了屏蔽作用。那么我們?cè)谠O(shè)計電磁波屏蔽室和電磁波屏蔽室的施工中有哪些要點要注意的呢,下面給大家具體介紹下。
電磁波屏蔽室的設計要點

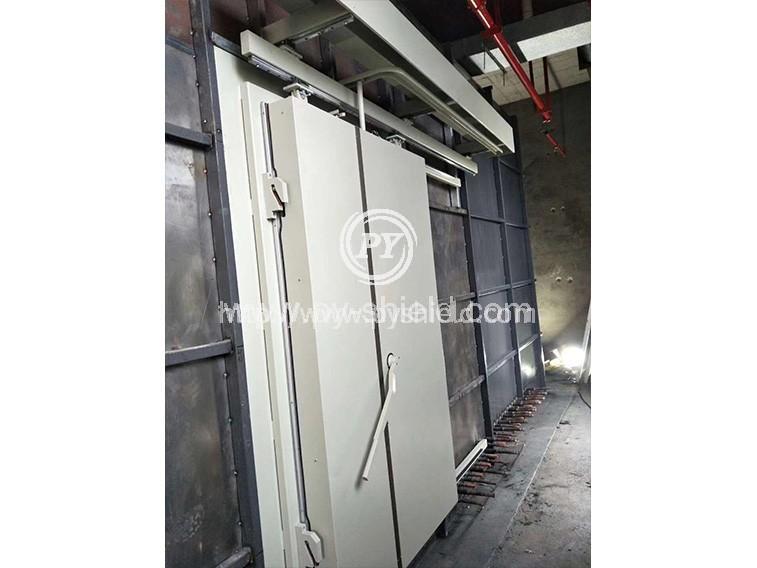

1、電磁屏蔽門:屏蔽門是屏蔽室的活動部件,也是電磁波屏蔽室綜合屏蔽效能的關鍵,技術含量較高,材料特殊,工藝極其復雜,電磁屏蔽門有鉸鏈?zhǔn)讲宓堕T、平移門兩大類,各有手動、電動、全自動等形式。
2、電磁波屏蔽室包括六面矩形管龍骨框架、冷軋鋼板。矩形管龍骨框架由鍍鋅矩形管焊接而成,材料規格按屏蔽室大小確定地面龍骨(地梁)應與地面進行絕緣處理。墻、頂部冷軋鋼板厚度2mm,底部鋼板厚3mm,先在車間預制成模塊,到達施工現場后分別焊接在龍骨框架內側。
3、蜂窩型通風波導窗:通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距42mm的六邊形鋼質波導管集合組成,波導管不妨礙空氣流通,卻對電磁輻射有截止作用。屏蔽室按面積大小配置相應數量的波導窗,分別用于進風、排風、瀉壓。
電磁波屏蔽室的施工要點
1、在底板和殼體的每一條縫和不連續處要盡可能好的搭接。搭接的程度對殼體的屏蔽效能起決定性作用;在屏蔽、通風和強度要求高而質量不苛刻時,用蜂窩板屏蔽通風口,建議用焊接方式保持線連接,防止泄漏。
2、視頻信號線和動環監控信號線都轉換成光信號,從光纖波導管內進出,保證不影響其工作的前提下,能起到很好的電磁屏蔽效果。
以上就是關于電磁波屏蔽室設計和施工要點的介紹,常州屏宇屏蔽設備有限公司作為常州屏蔽室廠家是一家專業生產和銷售電磁波屏蔽室的企業。我們具有生產電磁波屏蔽室非常豐富的經驗,如果有需求歡迎前來咨詢!
