產品型號:PY—Z型
一、適用范圍:
主要用于對屏蔽性能要求較高的計量檢測,信息安全、EMC測試等領域。
二、 性能指標:
可以滿足BMB3-1999標準C級、GJB5792-2006標準C級要求。
三、產品特點:
屏蔽機房的屏蔽殼體模塊成型,表面噴塑外形美觀,安裝快捷,重量較輕??刹鹦兑平ɑ驍U建。
四、產品規格:(推薦尺寸:單位:米)
長:0.1*M,寬:0.1*N,高:0.1*P
(M、N、P均為正整數M≥15,N≥15,P≥23)
也可根據用戶要求定制尺寸
五、結構組成:
噴塑單元模塊組裝成的屏蔽殼體、屏蔽襯墊、緊固件、屏蔽門、通風波導窗、電源(信號)濾波器、室內電氣及裝飾。
1、殼體:有六面板體及殼體與地面之間的絕緣處理。六面板體是由厚度為1.5mm或2㎜的鍍鋅鋼板制成單元模塊,鍍鋅噴塑后通過M8鍍鋅螺栓、螺母、墊片及屏蔽導電襯墊組裝而成。

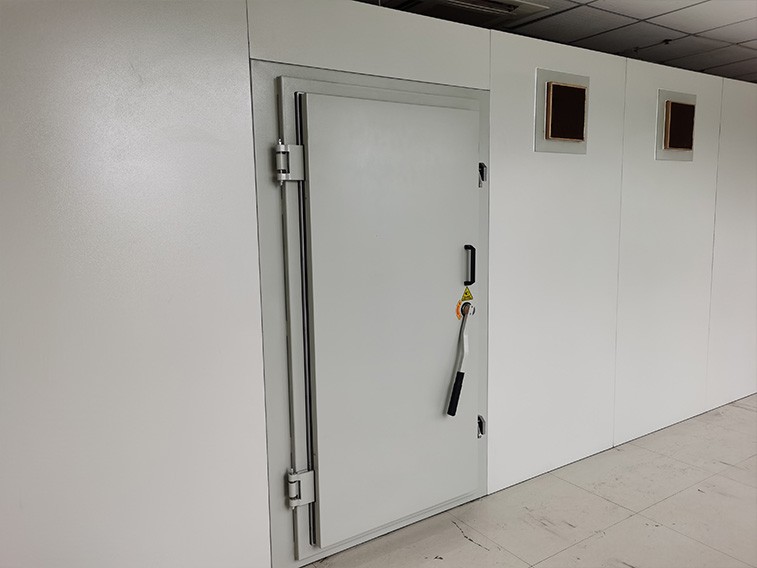

2、 屏蔽門:可選配標準手動鎖緊旋轉屏蔽門或電動鎖緊旋轉屏蔽門,門洞尺寸:0.9米×1.9米,也可選用平移屏蔽門、全自動屏蔽門、雙位移屏蔽門、雙開屏蔽門等。規格尺寸可定做。
3、 通風波導窗:蜂窩型通風波導窗,尺寸為300×300mm??紤]到與中央空調或新風等系統相連,可按屏蔽室規格配置各種非標尺寸規格的波導窗??膳渲秒p向換氣扇或風口。
4、高性能低泄漏電源濾波器:可處理220v/380v、50Hz的多種規格的電源線,供屏蔽室內設備使用;另外可提供各種非標電源濾波器以處理特種電源(如110V/36V,400Hz等)。

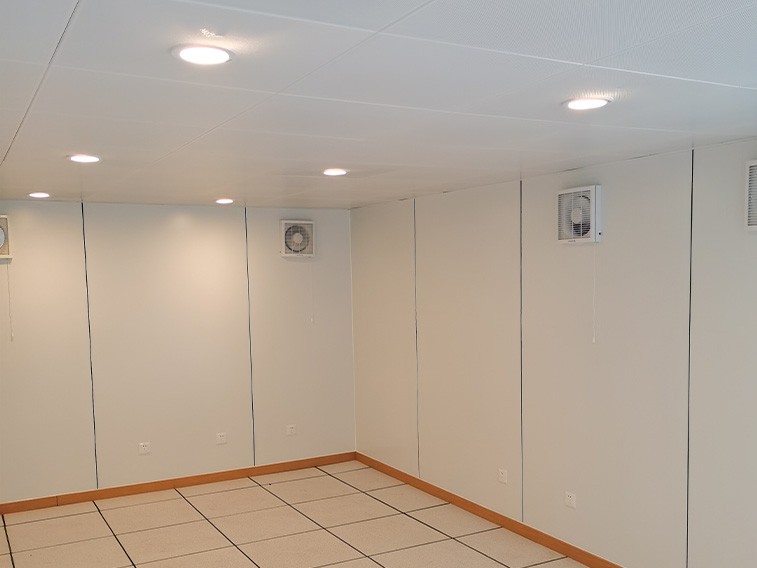

5、室內電氣:室內配置配電箱,屏蔽室專用低干擾燈、日常使用LED平板照明燈(具體配置根據功能不同對應照度計算而定),電纜走線,控制開關和插座(壁插或地插或插座箱,數量根據用戶需要定)。

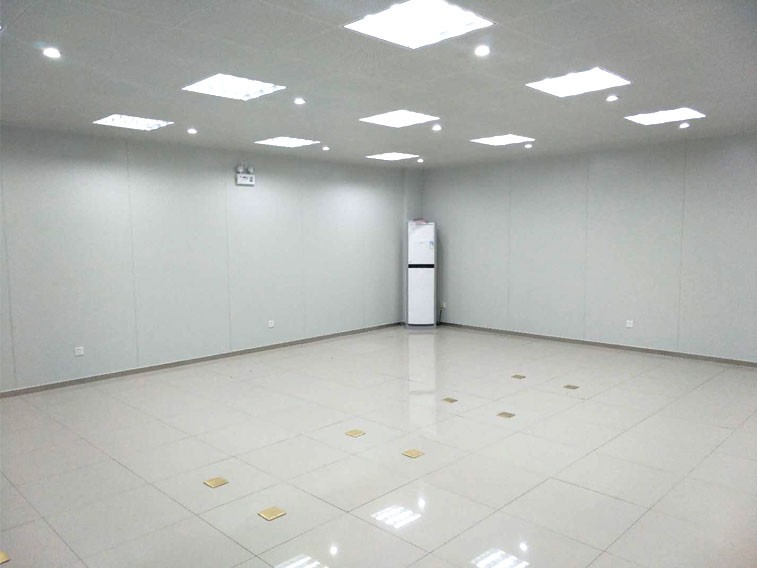

6、室內裝修:按用戶要求分別對頂、墻、地進行裝飾處理。
7、其它:根據用戶要求可在屏蔽室內安裝空調,并進行信號處理;另外所有進出屏蔽室的線纜均需經過屏蔽處理(如電話、消防、監控、光纖、各種數據線)。
