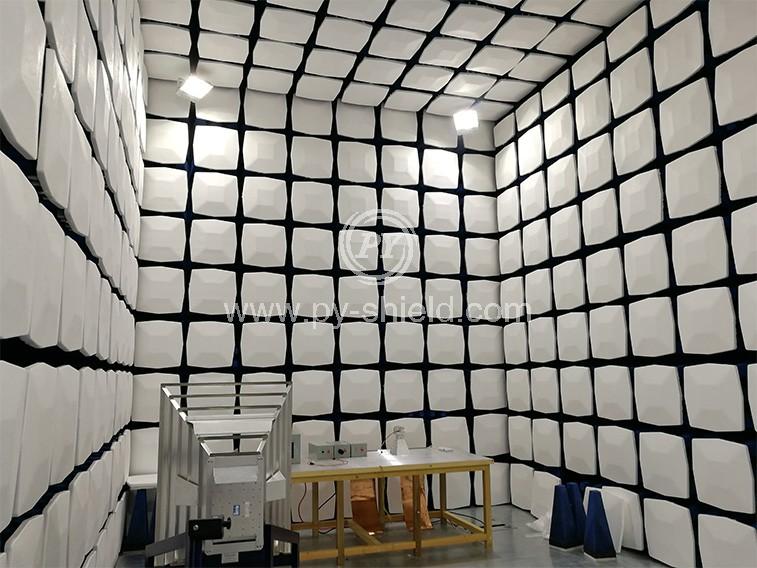

電波暗室技術條件
2021年08月27日 |閱讀次數:1309
屏蔽效果測試應在屏蔽室施工完畢和吸波材料或其他裝修安裝前完成。完成電波暗室后,進行歸一化場衰減NSA、場均勻性和背景噪聲測試。
電波暗室應滿足以下指標:
1. 國安局的歸一化站點衰減
電波暗室能保證在直徑為2米的靜區,從30MHz到1GHz測量到的歸一化站點衰減(NSA,歸一化站點衰減)的偏差不超過±3.5dB(標準要求±4.0dB),符合ANSIC63.4—1992。CISPR16 EN50147-2要求。
2. 傳輸損耗TL
電波暗室能保證在直徑2米的靜區測量1GHzHz ~ 18GHz的傳輸損耗從理論值±3.5dB(標準要求±4.0dB)以內,符合ANSIC63.4—1992、CISPR16、EN50147-2要求。
3.場地均勻性
電波暗室必須在80MHz ~ 2GHz的頻率范圍內滿足試驗區(0,+6dB)場均勻性要求,并滿足1EC61000-4-3和EN61000-4-3的要求。
4、屏蔽效率
電波暗室和屏蔽控制室必須按EN50147-1進行測試,屏蔽效率至少滿足以下要求:
頻率屏蔽效率
10 khz - 150千赫70分貝(磁場)
150 khz - 1 mhz 100分貝
1 mhz - 1000 mhz 110分貝
1 ghz - 18 ghz100分貝
