如何根據用途設計微波暗室
2021年08月30日 |閱讀次數:1234
一般微波暗室可分為:電磁兼容測試暗室(EMC暗室)和天線測試暗室。

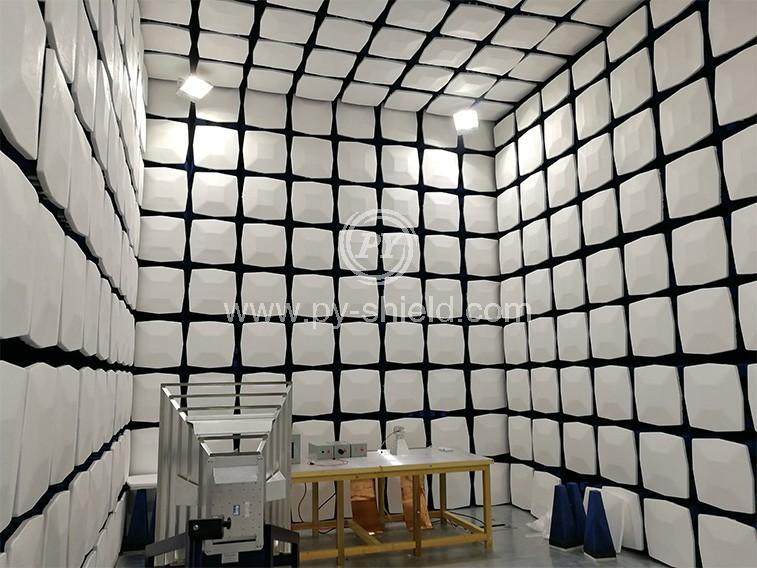

1、電磁兼容測試暗室主要替代開闊場,是進行電磁兼容測試的場所,按標準要求一般設計為半電波暗室,暗室除地面外其它五面粘貼吸波材料,地面為反射金屬板。其特點是頻率范圍寬,國際標準一般規定頻率范圍為 30MHz~1GHz ,目前大多都做到 30MHz~18GHz,軍用標準頻率范圍為30MHz~40GHz,主要指標有:屏蔽效能、場地均勻性,歸一化場地衰減和傳輸損耗等。電磁兼容測試暗室又分為 3 米法、10 米法和 5 米法標準暗室,各公司、企業或檢測機構可根據自己的資金情況、可利用土地面積、常用測試對象尺寸,選擇適合的暗室,沒有必要照抄其他單位模式。
2、天線測試暗室模擬的是自由空間電磁環境,暗室六面體全部粘貼吸波材料,在主反射區粘貼比其它區域吸波性能更優質的吸波材料。適合在電波暗室內測試的天線一般都在微波頻段,所以天線測試電波暗室又被稱為微波暗室。在理想狀態下暗室各個方向都應無電磁波反射,這是建造天線測試電波暗室的原則。雖然無論設計的多么合理,建造的多么完善和優質,各個方向一點都沒有電磁波反射顯然是做不到的。因此設計天線測試暗室時,首先根據被測天線的有效尺寸,頻率范圍,天線特性設計一個靜區,靜區內的電磁環境應符合被測天線測試的需要。
