矩形微波暗室和錐形微波暗室的區別(一)
2021年08月31日 |閱讀次數:1129

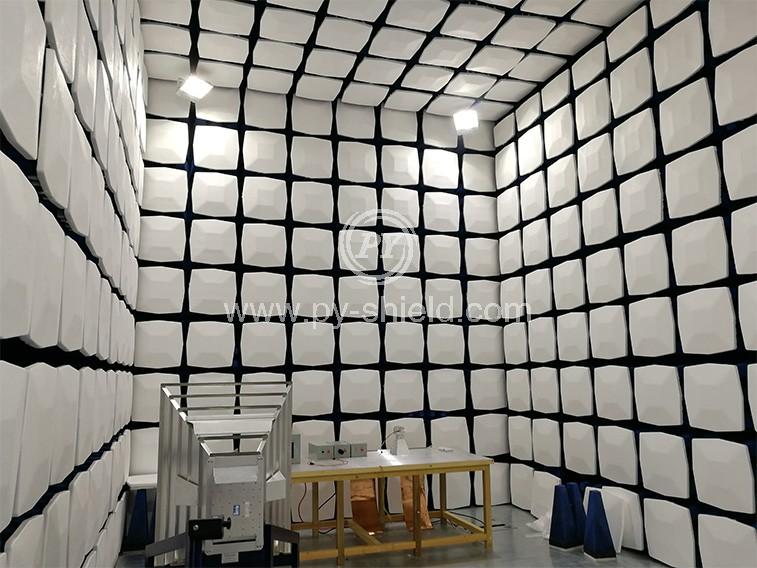

矩形微波暗室和錐形微波暗室是兩種常見的微波暗室類型,即所謂的直接照射方法。每種暗室都有不同的物理尺寸,因此會有不同的電磁行為。矩形微波暗室處于一種真正的自動空間狀態,而錐形暗室利用反射形成類似自由空間的行為。由于使用了反射的射線,因此形成的是準自由而非真正自由的空間。
眾所周知,矩形微波暗室比較容易制造,在低頻情況下的物理尺寸非常大,而且隨著頻率的提高工作性能會更好。相反,錐形微波暗室制造起來較復雜,也更長一些,但寬度和高度比矩陣暗室要小。隨著頻率的提高(如2GHz以上),對錐形微波暗室的操作必須十分小心才能確保達到足夠高的性能。
通過研究每種暗室中使用的吸波措施可以更清楚地認識矩形和錐形微波暗室之間的區別。在矩形暗室中,關鍵是要減小被稱為靜區(QZ)的暗室區域中的反射能量。靜區電平是進入靜區的反射射線與從源天線到靜區的直接射線之差,單位是dB。對于給定的靜區電平,這意味著后墻要求的正常反射率需等于或大于要達到的靜區電平。
由于矩形微波暗室中的反射是一種斜入射,這會使吸波材料的效率打折扣,因此側墻非常關鍵。但是,由于存在源天線的增益,只有較少的能量照射到側墻(地板和天花板),因此增益差加上斜入射反射率必須大于或等于靜區反射率水平。
